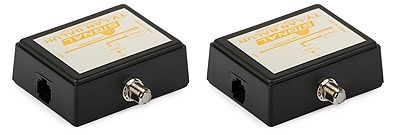

Zestaw transformatorów TV-LAN Signal R94200 służy do dystrybucji
sygnałów telewizyjnych (analogowych oraz cyfrowych) z wykorzystaniem skrętki
komputerowej UTP. W jednym przewodzie dystrybuowany może być również sygnał
ethernetowy (transmisje sieciowe LAN, Internet). Transformatory znajdują
zastosowanie głównie tam, gdzie wykonawca instalacji lub inwestor nie
przewidział ułożenia kabli koncentrycznych lub gdy pożądane jest dostarczenie
dwóch usług z wykorzystaniem tylko jednego przewodu.
Transformatory Signal znajdują zastosowanie
zarówno w małych instalacjach domowych, jak i dużych obiektach liczących
kilkadziesiąt gniazd. Możliwe jest na przykład wzbogacenie już istniejącej sieci
dostarczającej Internet o dodatkowy sygnał TV - na przykład DVB-T. Transformacja
impedancji na linii nadajnik odbiornik może być realizowana wielokrotnie.
Możliwe jest na przykład przesłanie zsumowanych sygnałów jednym przewodem UTP,
wydzielenie ich na odbiorniku, podział sygnału RF na rozgałęźniku telewizyjnym,
wprowadzenie sygnału LAN na switch sieciowy oraz podobne zastosowanie
odpowiedniej ilości transformatorów - na przykład w celu przesłania zsumowanych
sygnałów na kilka kondygnacji w budynku.Transformatory wchodzące w skład zestawu
są symetryczne, tzn. bez znaczenia jest, który z nich zastosowany będzie jako
nadajnik, a który jako odbiornik sygnału.
Zasada
działania zestawu transformatorów R94200 Signal.
Transformator zapewnia dopasowanie impedancyjne
w całym torze transmisyjnym. Ze względu na wykorzystanie czterech żył skrętki
komputerowej do transmisji Internetu, maksymalna przepustowość łącza punkt -
punkt wynosi w tym przypadku 100Mbit/s. Maksymalna długość przewodu, przy
uwzględnieniu transmisji sygnału TV, zależy od wartości poziomu tego sygnału na
wejściu transformatora. Możliwe jest stosowanie wzmacniaczy telewizyjnych przed
zmianą medium transmisyjnego, co znacznie zwiększa dystans transmisji. Zmierzone
wartości tłumienia skrętki komputerowej dla wybranych częstotliwości
przedstawiono w poniższej tabeli.
| Zmierzona wartość tłumienia sygnału TV w skrętce UTP kat. 5e | |
| Częstotliwość [MHz] | Tłumienie [dB/m] |
| 230 | 0,38 |
| 474 | 0,52 |
| 546 | 0,58 |
| 626 | 0,64 |
| 706 | 0,80 |
| 786 | 0,87 |
Specyfikacja
techniczna
| Nazwa | Transformator TV-LAN Signal |
| Kod | R94200 |
| Ilość sztuk w zestawie | 2 |
| Wejście RF (TV) | gniazdo F |
| Złącze LAN | RJ45 |
| Złącze LAN+TV | RJ45 |
| Tłumienie przelotowe [dB] | 1,2 |
| Transmisja Internetu [nr żyły] | 1, 2, 3, 6 |
| Transmisja TV [nr żyły] | 7,8 |
| PoE [nr żyły] | 4,5 |
| Kategoria skrętki | 5e lub wyższa |
| Wymiary (bez gniazda F) [mm] | 75x57x28 |
| Masa [kg] | 0,2 |
