Zestaw do instalacji optycznych opartych
na systemie IRS. Zawiera
konwerter OPM-LNB100, 2m kabla koncentrycznego OPM-HFN3
z końcówkami
N oraz moduł
OPM-COM, zasilacz zewnętrzny,osłon odporną na
warunkiatmosferyczne dlapołączeń FC/PC. Wszystkie elementy do montażu na
zewnątrz przy antenie satelitarnej. W oparciu o jego produkty tworzymy
instalacje umożliwiające przesył sygnały satelitarnego, naziemnego i
radiowego.

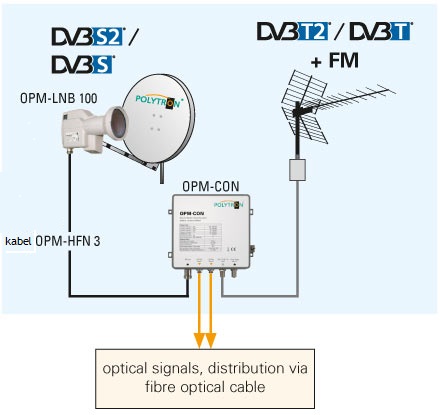

Cały system posiada dwa systemy przemiany
częstotliwości:
Pierwsza przemiana odbywa się w konwerterze OPM-LNB100 gdzie częstotliwości z zakresu 10,7-12,75GHz
są przemieniane na sygnały w zakresie częstotliwości 950-5450MHz.
Sygnał po przemianie dociera krótkim 3m kablem (Fibre IRS HFI) do modułu OPM-COM.
W
module sygnał ten jest sumowany z klasycznym sygnałem radiowo-telewizyjnym z
zakresu 88-854MHz (FM,DAB,DVB-T) i zamieniany na sygnał optyczny o różnej
długości fali.
Sygnał optyczny jest dostarczany na dwóchzłączach
typu FC/PC (długość fali - 1310/1550 nm)
Dalej sygnał optyczny można
dzielić za pomocą splitterów optycznych i przekazywać na duże odległości.
Jako element końcowy instalacji potrzebny jest moduł Quad
QMS lub Quattro
QTS.
Elementy te posiadają wejście
optyczne, a na wyjściu 4 gniazda z zsumowanym sygnałem dla kabli koncentrycznych
TV i SAT (Quad) lub, w przypadku Quattro niezależnie wydzielone polaryzacje i
pasma oraz 5. gniazdo z sygnałem TV naziemnej i radia DAB/FM.
Zestaw zawiera:
-
konwerter IRS OPM-LNB100,
- kabel OPM-HFN3 z końcówkami N,
moduł OPM-COM z
zasilaniem 20v i uchwytem do masztu antenowego
Zastosowanie:
- zalecany do
specjalnych instalacji optycznych gdzie zachodzi potrzeba przesłania sygnału
satelitarnego i DVB-T/DAB/FM na duże odległości.
- Polecany
dlanowoczesnych gospodarstw domowych, budynków mieszkalnych, hoteli.
- Prostota
podziału sygnału pozwala na budowanie instalacji szybko i bezproblemowo, a także
na ich modernizację lub też rozbudowę.
Parametry OPM-LNB100
|
Konwerter |
OPM-LNB 100 |
|
Zakres częstotliwości odbioru |
10,7 – 12,75 GHz |
|
Zakres częstotliwości wyjściowych |
950 – 5450 MHz |
|
Impedancja wyj. |
50 Ohm |
|
Poziom szumów |
0,7 dB |
|
Zasilanie |
6,2 V |
Parametry modułu OPM-COM
|
Satelita |
|
|
Wejście sygnału |
0.95-3.0 GHz polaryzacja pionowa (V), 3.4-5.45 GHz polaryzacja pozioma (H) |
|
Wyjście sygnału (poziom) - światłowód |
0.95-5.45 GHz (3.5dBm) |
|
Naziemna + DAB |
|
|
Wejście sygnału |
88-108 MHz (FM), 470-854MHz (UHF) |
|
Wyjście sygnału (poziom) - światłowód |
88-854MHz (3.5dBm) |
|
Zasilanie |
|
|
Zasilacz |
12V |
|
Zasilanie konwertera |
6V |
|
Pobór prądu |
-500mA |
|
Złącza |
|
|
Wejście optyczne |
FC/PC |
|
Wejście SAT |
Złącze N |
|
Wejście UHF/DAB |
Złącze F |
|
Wejście zasilania |
Złącze F |
