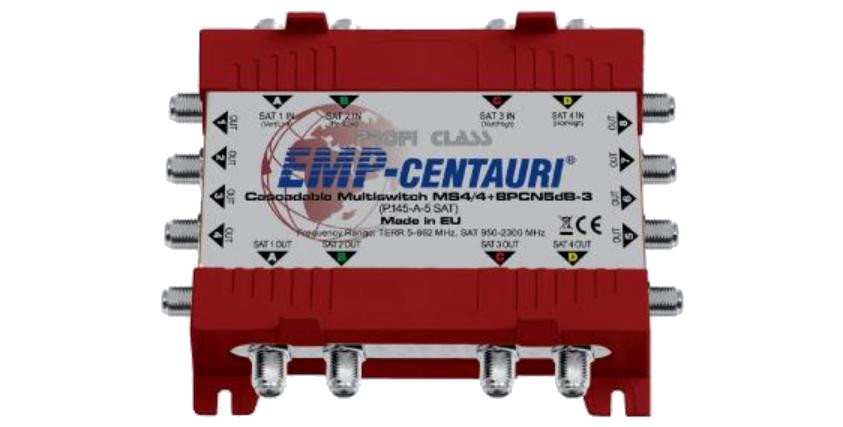

Multiswitch kaskadowy do dystrybucji sygnału satelitarnego z jednej
pozycji satelitarnej do 8 użytkowników.
Instalacje kaskadowe pozwalają
na zbiorowy odbiór sygnałów naziemnych i satelitarnych.
Sieć zbiorowa daje
większą gwarancję poprawnego odbioru, ponieważ stosuje się w niej profesjonalny
sprzęt.
Do wykonywania instalacji kaskadowych zaleca się stosowanie anten
satelitarnych min. 100cm ponieważ posiadają one większy zysk sygnału
satelitarnego,
pozwalając na poprawny odbiór przy rozbudowanej instalacji
kaskadowej.
W instalacji rozbudowanej nie możemy również zapomnieć o
wzmacniaczu który ustabilizuje jakość sygnału przy dużych odcinkach przewodów
zalecany wzmacniacz A4/4PUC-3.
Całą instalację kaskadową zakańczamy
zasilaczem B4/0PEN-3.
Multiswitch charakteryzuje sie
tłumiennością na wyjściach równą
5dB.
Przykład
rozwiązania instalaci przy użyciu multiswitchy kaskadowych
EMP-centauri:
Przykład 1.
Jedna pozycja
satelitarna.
Przykład
2.
Dwie pozycje satelitarne.
Przykład
3.
Cztery pozycje satelitarne.
Przykład
4.
Osiem pozycji satelitarnych.
Dane
techniczne:
| Parametry: | Stan: | Wartość: |
| Zakres częstotliwości | Sat | 950-2300 MHz |
| Terr | 950-2300 MHz | |
| Zarządzanie | 13/18 + 0/22 kHz | |
| Insertion Loss - Wyjścia abonenckie | MS4 / 4 + 3-8PCN5dB | 5 db Średnia |
| MS4 / 4 + 3-8PCN10dB | Średnio 10 db | |
| Insertion Loss - Wyjścia szkieletowe | 2 db Średnia | |
| Izolacja wejście | na wyjściach abonenckich | 25 db min |
| na wyjściach szkieletowych | 30 db min | |
| Maksymalny poziom wejściowy * | Średnio 90 dB | |
| Maksymalny poziom mocy dla użytkownika * | MS4 / 4 + 3-8PCN5dB | Średnio 85 dB |
| MS4 / 4 + 3-8PCN10dB | Średnio 80 dB | |
| Pobór mocy | z każdego odbiornika | 50 mA (18V) |
| Wymiary (L, S, V) | 13.5 x 10.4 x 4.1 cm | |
| Zakres temperatur |
